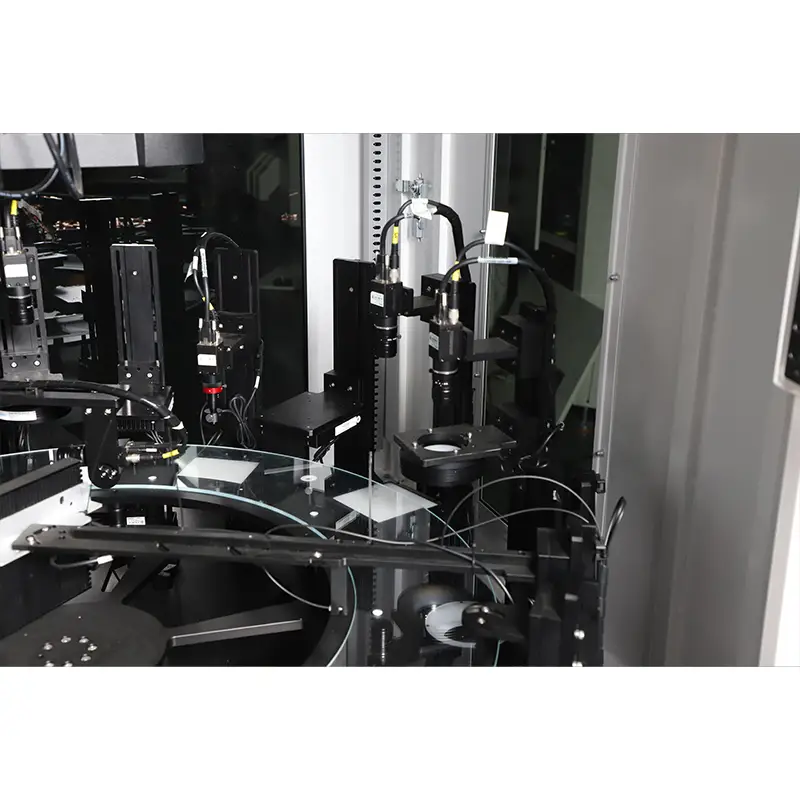

Automatische visuelle Inspektionsmaschine mit CCD-Ventilen

NINGBO LANCEINDUSTRIAL CO.,LIMITED ist auf visuelle CCD-Inspektionsgeräte spezialisiert und bietet Produktionslinieninspektionsdienste für Hersteller von massenproduzierten Kühlkomponenten an. Die automatische visuelle Inspektionsmaschine „Serve Valve CCD“ eignet sich für groß angelegte Produktionsszenarien wie Absperrventile für Klimaanlagen und ermöglicht eine automatisierte Fehlerprüfung.

Anfrage absenden

Produktbeschreibung

Die automatische visuelle Inspektionsmaschine Serve Valve CCD wird hauptsächlich zur visuellen Inspektion äußerer Mängel in verschiedenen Arten von Absperrschiebern verwendet. Es verfügt über einen SPS + Touchscreen-Steuerungs- und Anzeigemodus, verwendet importierte Vision-Sensoren zur Erkennung und verfügt über rotierende zyklische Tests. Es ist schnell und einfach zu bedienen und verfügt über einen hohen Automatisierungsgrad. Es eignet sich für die externe Inspektion mehrerer Arten von Absperrschiebern und verfügt während des Betriebs über automatische Eingabeaufforderungen und Alarmfunktionen. Seit seiner Verwendung hat es den Automatisierungsgrad und die Prüfeffizienz der externen Prüfung von Absperrschiebern in China erheblich verbessert.

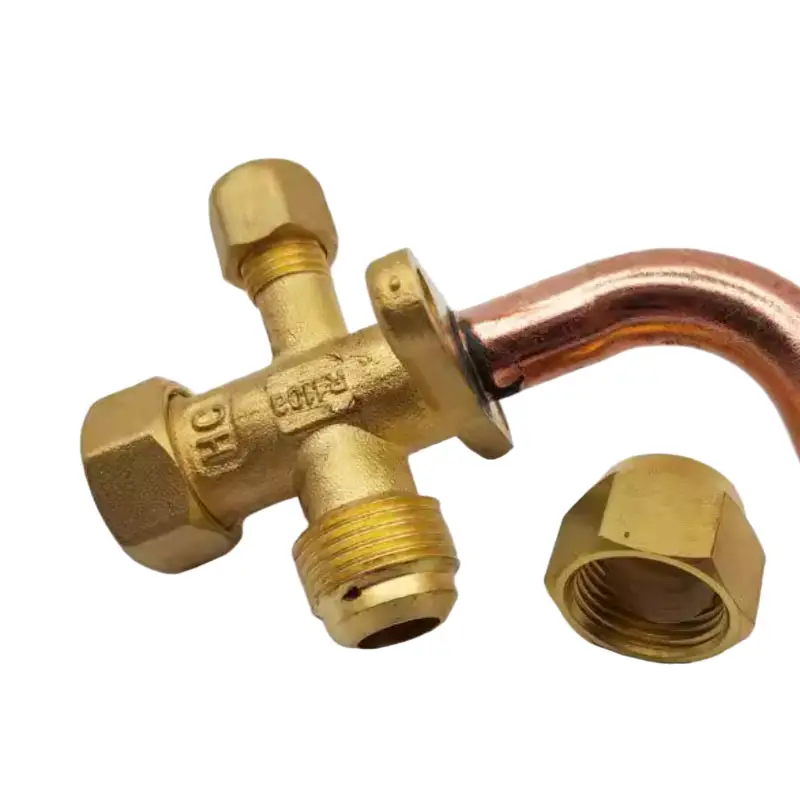

Serve Valve CCD Automatic Visual Inspection Machine

Inspektionsprozess und Ergebnisse

Im Vergleich zur herkömmlichen manuellen Inspektion bietet die automatische visuelle Inspektionsmaschine Serve Valve CCD eine höhere Inspektionseffizienz und -genauigkeit, reduziert menschliche Fehler und kann die manuelle Sicht in gefährlichen Umgebungen ersetzen, die für den manuellen Betrieb ungeeignet sind, wodurch automatisierte und intelligente Produktionsprozesse erreicht werden. Zunächst wird das Serve-Ventil auf der Inspektionsplattform platziert. Anschließend dreht sich das System automatisch, erfasst Bilder aus mehreren Winkeln und analysiert abschließend Maßabweichungen mithilfe von Algorithmen. Wenn die Wandstärke des Gehäuses oder der Durchmesser des Ventilschafts den Standardbereich überschreitet, erkennt das System sofort, dass es sich um ein fehlerhaftes Produkt handelt und löst einen Alarm aus. Im Vergleich zur herkömmlichen manuellen Inspektion erhöht dieses System die Inspektionseffizienz um ein Vielfaches und reduziert gleichzeitig die Rate falscher Beurteilungen.

Serve Valve CCD Automatic Visual Inspection Machine

Turntalbe-Glasplatte

Datenanalysephase

Arbeitsplatte

Bilderfassungsphase

Fütterungsphase

Vibrationsplatte

Leistungsteststandards

Die automatische visuelle Inspektionsmaschine Serve Valve CCD kann das Qualitätskontrollniveau im Produktionsprozess von Absperrschiebern effektiv verbessern, unqualifizierte Produkte umgehend identifizieren und eliminieren und die Marktversorgungssicherheit gewährleisten.

Inspektionsgegenstände	Inspektionsinhalt	Technische Anforderungsstandards
Erkennung der Stromversorgung	Hauptstromversorgung	Überprüfen Sie, ob die Verkabelung zu jeder Klemme sicher ist und ob die Markierungen der Verkabelungsnummern auf den Rohren korrekt sind.
Erkennung der Stromversorgung	Anlaufschaltung	Kann die Maschine normal starten?
Maschineninstallation und -prüfung	Stabilitätstest bei der Installation des Maschinenfußpolsters	Sind die Fußpolster angehoben und auf dem Boden abgestützt?
Maschineninstallation und -prüfung		Hängen die Rollen in der Luft?
	Laufgeschwindigkeit	60-80 pro Minute.
Leistung	Erfolgsquote	Die Erfolgsquote für qualifizierte Produkte beträgt 99,0 %. Hinweis: Eine falsche Zurückweisung ist zulässig (OK-Produkte werden als NG-Produkte beurteilt), wobei die Falschrückweisungsrate weniger als 5 % beträgt und je nach spezifischem Mangel variiert.
	Lebensdauer der Kamera	Die Lebensdauer einer Kamera beträgt bei normalem Gebrauch mehr als ein Jahr.
	Datenstatistik	Statistische Erkennungsdaten in Echtzeit
	Leistung der Gerätesteuerung	(1) Wenn festgestellt wird, dass die Größe oder das Aussehen des Produkts nicht in Ordnung ist, wird es direkt entladen, ohne dass ein Alarm ausgelöst oder die Maschine angehalten wird. (2) Wenn bei einem Produkt ständig ein Fehler auftritt (die Anzahl aufeinanderfolgender Fehler kann durch das Programm eingestellt werden), muss das Gerät einen Alarm auslösen und anhalten (rotes Licht und Alarmton). (3) Wenn für eine Minute in Folge ein Materialmangel besteht (Zeitlimit einstellbar) (kein Material passiert unter dem CCD), sollte das Gerät einen Alarm auslösen und anhalten (rotes Licht und Alarmton).
