Automatische optische Inspektionsausrüstung für Kupferrohre

NINGBO LANCEINDUSTRIAL CO.,LIMITED ist ein Hersteller automatisierter Inspektionsgeräte in China und wir haben uns auf die Produktion von visuellen Inspektionsgeräten spezialisiert. Wir haben viele Anfragen von Kälteherstellern für die Inspektion und Siebung von Kupferrohren erhalten. Unsere speziell entwickelte automatische visuelle Inspektionsausrüstung für Kupferrohre erfüllt die meisten Inspektionsanforderungen für Kupferrohre

Anfrage absenden

Produktbeschreibung

LANCE INDUSTRIAL unterstützt die nicht standardmäßige kundenspezifische Produktion von automatischen Größen- und Aussehensprüfgeräten, um den Prüfanforderungen (Screening) verschiedener Produkte gerecht zu werden.

Die automatische visuelle Inspektionsausrüstung für Kupferrohre umfasst hauptsächlich die Inspektion von Größe, Farbe, Fehlern, Flecken usw. und verbessert so die Produktions- und Inspektionseffizienz.

Produktparameter

Parameter	Spezifikation
Inspektionspräzision	Bis zu 1 μm (0,001 mm) (konfigurierbar auf 0,003 mm für kritische Anwendungen)
Inspektionsgeschwindigkeit	200–1200 Teile pro Minute (anpassbar je nach Produktgröße/-komplexität)
Genauigkeitsrate	99,99 % (reduzierte falsch positive/negative Ergebnisse durch KI-Lernalgorithmen)
Kompatible Materialien	Gummi, Metall (Edelstahl, Aluminium), Kunststoff, Glas und Verbundwerkstoffe
Erkannte Fehlertypen	Längen-/Höhen-/Durchmesserabweichungen, gemischte Materialien, Verformung, Grate, schwarze Flecken, Kratzer

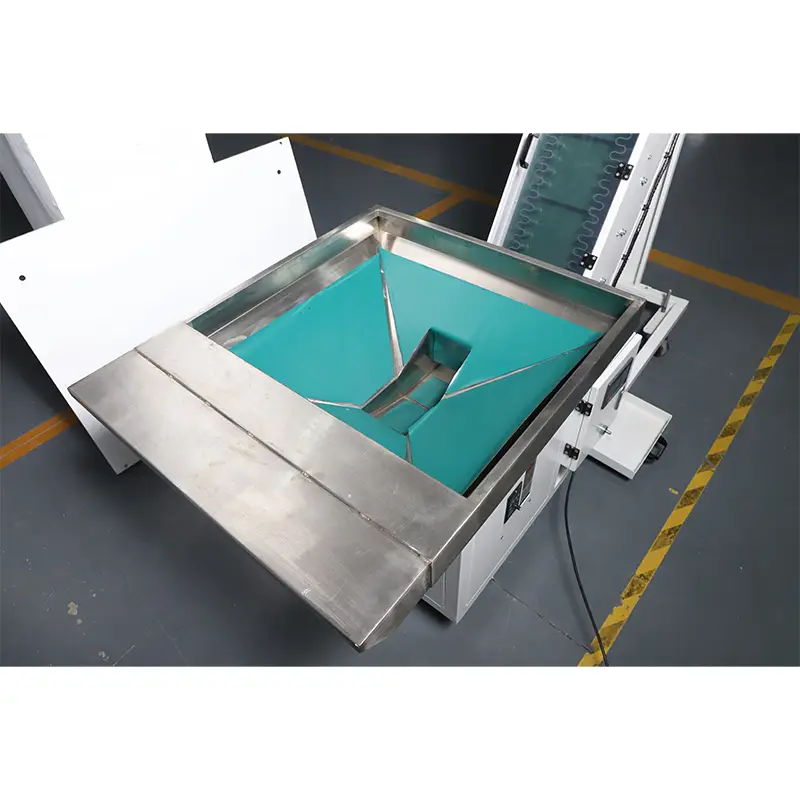

Fütterungsmechanismus	Vibrationsschüssel, Förderband oder Roboterarm (anpassbar)
Stromversorgung	220 V AC, 50/60 Hz (kompatibel mit globalen Standards)
Abmessungen (L×B×H)	800 mm × 600 mm × 1200 mm (Standard; anpassbar an Platzbeschränkungen)
Gewicht	~150 kg (variiert je nach Konfiguration)

Testfälle

1. Beispielbild:

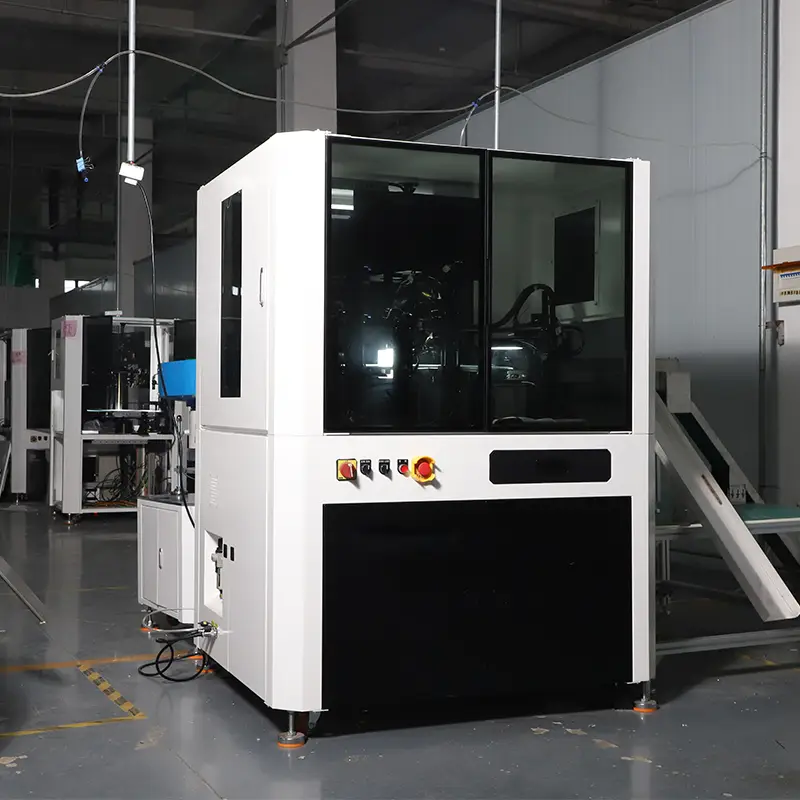

Copper Tube Automatic Vision Inspection Equipment

2.Inspektionsinhalt:‌

Seriennummer	Eigenschaften	Erkennungsmethode	Ist es erkennbar?
1	Oberflächenfehler	TOP LICHT	JA
2	Bodenfehler	TOP LICHT	JA

Beispielhafte Testbilder:

Copper Tube Automatic Vision Inspection Equipment

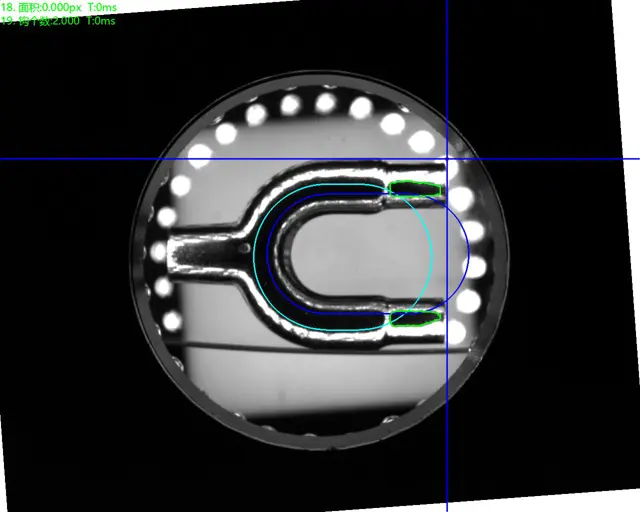

Originalbild der positiven Lichterkennung von unten

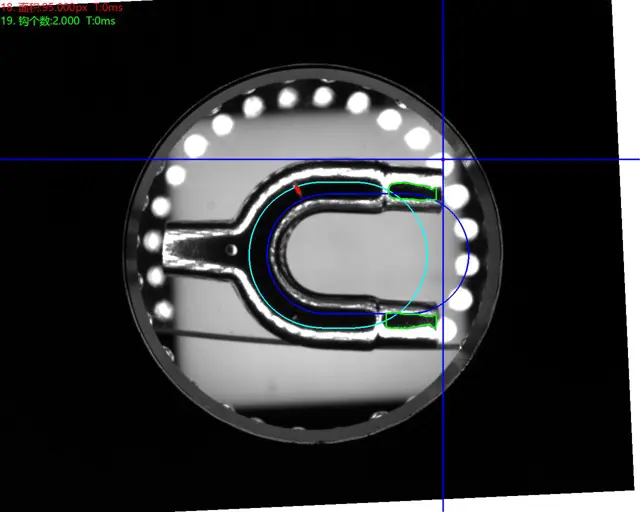

NG -Kratzer

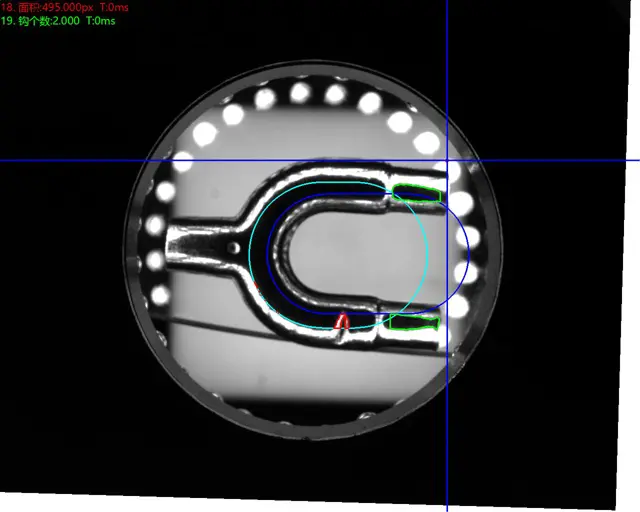

NG – Schaden

Installationsvoraussetzungen:

Es muss ausreichend Platz für die Installation der automatischen visuellen Inspektionsausrüstung für Kupferrohre gewährleistet sein.

Umgebungstemperatur: 0-50 Grad Celsius;

Luftfeuchtigkeit: unter 90 % RH;

Elektronische Störungen: Bereitstellung eines Standorts für das Gerät, an dem elektronische Störungen minimal sind.

Stromversorgung: AC 220 V, 50 Hz, Stromverbrauch <1 kVA.

Produktionsdetails

Die automatische visuelle Inspektionsausrüstung für Kupferrohre basiert auf einer relativen Messmethode, bei der die tatsächlichen Abmessungen durch Rückverfolgbarkeit, Vergrößerungskalibrierung, automatische Kantenanhebung und Bildschirmbildmessung berechnet werden. Bei Präzisionsmessungen ist eine 35-fache Vergrößerung oder höher erforderlich, um eine Genauigkeit im Mikrometerbereich zu erreichen. Bei dieser Vergrößerung beträgt die Sichtlinienbreite weniger als 5 mm. Bei Objekten, die größer als 5 mm sind, muss dies mit den Messwerten der Verschiebungsanalyse und der Fenstermessung kombiniert werden. In den zunehmend intelligenten und automatisierten industriellen Produktionsprozessen, die eine höhere Präzision und Genauigkeit erfordern, sind Bildverarbeitungssysteme eine hocheffiziente Inspektionsmethode für Industrieprodukte.
