Ringdichtung One Click Flash Tester

LANCE INDUSTRIAL ist ein professioneller Anbieter von visuellen Inspektionslösungen und Inspektionsmaschinen. Unser Ringdichtungs-One-Click-Flash-Tester zeichnet sich durch eine hohe Wiederholgenauigkeit aus und löst das Problem der schlechten Datenkonsistenz bei wiederholten Messungen desselben Produkts. Das Instrument verfügt über eine einfache Struktur, erfordert weder eine Verschiebungsskala noch ein Gitterlineal und erfordert keine Bewegung des Arbeitstisches während der Messung, was zu einer hervorragenden Stabilität des Instruments führt. Da die Genauigkeitsskala auf CCD-Kamerapixeln basiert, die sich im Laufe der Zeit nicht ändern oder durch Temperatur und Luftfeuchtigkeit beeinflusst werden, ist die Genauigkeit des Instruments stabil und eine automatische Kalibrierung der Messgenauigkeit kann durch Software erreicht werden.

Produktmerkmale

--Ringdichtung One Click Flash Tester Kann gleichzeitig verschiedene Merkmale eines Werkstücks messen, wobei bis zu 99+ Abmessungen in einer einzigen Programmiersitzung gemessen werden.

--Kann mehr als 100 Werkstücke gleichzeitig messen: Gleichzeitige Messung mit einem Klick, wobei für jedes Werkstück mehrere Abmessungen gemessen werden.

-- Messergebnisse werden übersichtlich dargestellt: NG wird in Rot angezeigt, OK in Grün.

--Automatische Fokuseinstellung: „Autofokus“ passt die Höhe der Z-Achse automatisch an, um sicherzustellen, dass das gemessene Objekt scharf ist.

-- Präzise Verarbeitung: 1. Subpixel-Verarbeitung: Teilt ein Pixel auf unter 0,01, angewendet auf Kantenerkennung und -messung im Modus „Großes Sichtfeld“. 2. Anpassungsverarbeitung: Extrahiert über 100 Messkantenpunkte, führt eine Anpassung durch und identifiziert Linien, Kreise, Bögen usw. Messgenauigkeit ±2 µm.

- Zuverlässige Daten: Die Messergebnisse sind unabhängig vom Benutzer konsistent. Im Gegensatz zu 2D-Messwerkzeugen, die erfahrene Bediener erfordern.

--Einfache Bedienung: Werkstück auflegen und mit einem Klick messen.

Produkteigenschaften und Anwendung

Anwendung

Ringdichtung One Click Flash Tester kann viele Produkte wie folgt prüfen:

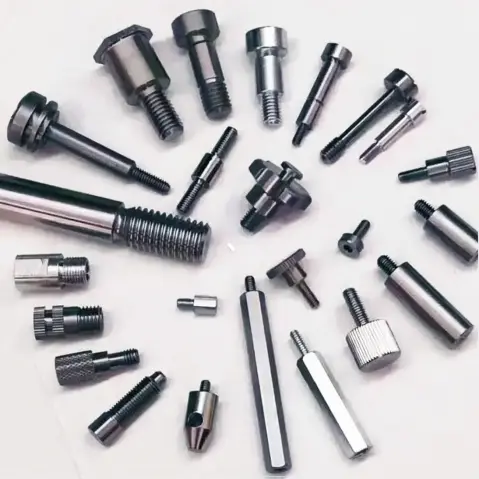

Präzisionsteile aus Metall

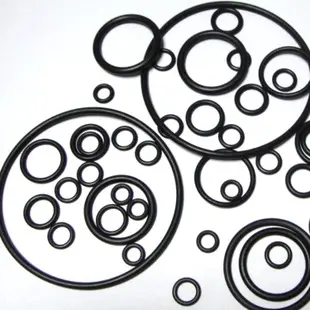

Gummiprodukte

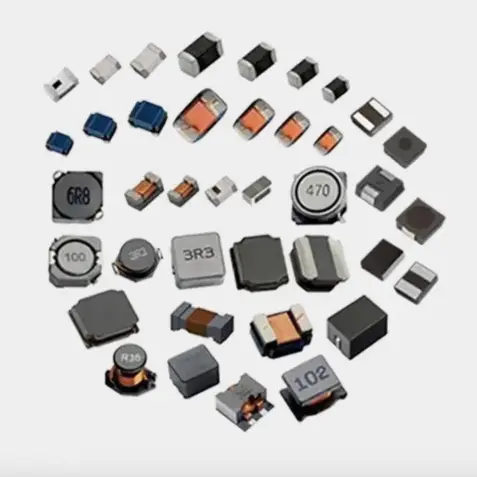

Elektronische Komponenten

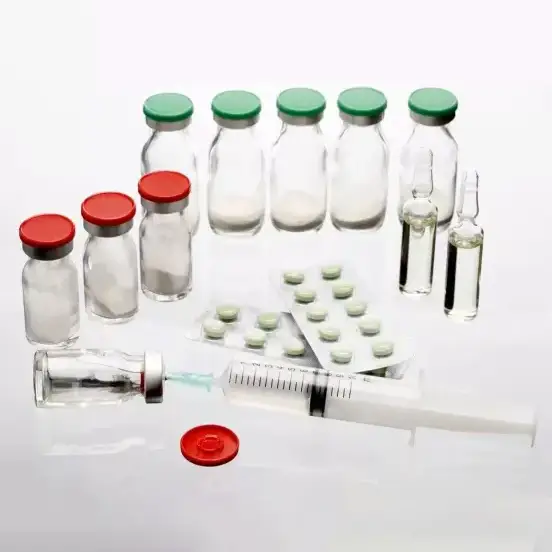

Arzneimittel

Keramische magnetische Materialien

andere

Fragen und Antworten

Frage: Welche Produkte erkennt dieses Gerät hauptsächlich? Was ist seine Kernerkennungsfunktion?

Antwort: Der Ringdichtungs-One-Click-Flash-Tester wird hauptsächlich zur hochpräzisen Größenmessung und Fehlererkennung verschiedener Komponenten verwendet. Es verfügt über ein breites Anwendungsspektrum und kann verschiedene Produkte wie Präzisionsmetallteile, Gummiprodukte, elektronische Komponenten, Arzneimittel, magnetische Keramikmaterialien usw. erkennen. Es eignet sich besonders für die Erkennung von Dichtungsringen und anderen Komponenten. Die Kernfunktion besteht darin, die gleichzeitige Messung mehrerer Größen und mehrerer Werkstücke zu ermöglichen, Probleme wie Produktgrößenabweichungen und Erscheinungsfehler genau zu erfassen und die Messergebnisse klar und intuitiv zu liefern. Es kann schnell zwischen guten und schlechten Produkten unterscheiden und hilft Unternehmen dabei, die Effizienz der Qualitätskontrolle zu verbessern.

Frage: Wie hoch sind die Messgenauigkeit und die Wiederholgenauigkeit? Wie kann sichergestellt werden, dass die Genauigkeit stabil ist?

Antwort: Die Messgenauigkeit des Geräts ist in zwei Modi unterteilt. Der Weitfeldmodus beträgt ±(3 + L/200) μm und der Hochpräzisionsmodus beträgt ±(2 + L/200) μm. Die Wiederholgenauigkeit des Modus mit großem Sichtfeld beträgt ±2 μm und die des Modus mit hoher Präzision beträgt ±1,5 μm. Die Genauigkeitsstabilität kann durch mehrere Ausführungen gewährleistet werden. Das Gerät ist einfach aufgebaut und erfordert keine Verschiebungsskalen oder Gitterlineale. Während der Messung muss der Arbeitstisch nicht bewegt werden, wodurch Vibrationsstörungen reduziert werden. Die Genauigkeitsskala basiert auf den Pixeln der CCD-Kamera, die sich mit der Zeit, der Temperatur und der Luftfeuchtigkeit nicht ändern. Darüber hinaus kann die Messgenauigkeit automatisch per Software kalibriert werden, um eine langfristige Stabilität sicherzustellen.

Frage: Was sind die spezifischen Betriebsabläufe und Vorteile?

Antwort: Die Gerätebedienung ist äußerst einfach. Es sind keine professionellen Bediener erforderlich. Normale Mitarbeiter können nach einer kurzen Einarbeitung damit loslegen. Der Bedienvorgang besteht lediglich darin, das Werkstück sanft in der vorgesehenen Position zu platzieren, und dann können alle Messarbeiten mit nur einem Klick abgeschlossen werden. Der wesentliche betriebliche Vorteil liegt darin, dass die Messergebnisse nicht durch die Erfahrung des Bedieners beeinflusst werden, wodurch die hohen Anforderungen herkömmlicher 2D-Messwerkzeuge an den Bediener entfallen. Darüber hinaus kann die Höhe der Z-Achse automatisch angepasst werden, um eine automatische Fokussierung zu erreichen, ein klares Messobjekt zu gewährleisten und den Bedienkomfort und die Messgenauigkeit weiter zu verbessern.

Frage: Was sind die Anforderungen an die Stromversorgung und die Kernkonfigurationen?

Antwort: Der Ring Seal One Click Flash Tester benötigt zur Stromversorgung eine Eingangsspannung von 220 V/50 Hz. Die Arbeitsumgebung sollte eine Vibration von weniger als 0,002 mm/s und eine Frequenz von weniger als 15 Hz aufweisen. Es kann stabil betrieben werden, wenn es auf einer flachen, trockenen und vibrationsfreien Fläche aufgestellt wird. Die Kernkonfiguration umfasst einen 12-Megapixel-Bildsensor, zwei telezentrische optische Linsen, eine LED-Ringlichtquelle mit 256 Graustufen und unterstützt die 20:1-Unterbildverarbeitungstechnologie. Die minimale Anzeigeeinheit beträgt 0,0001 mm, wodurch die hochpräzisen Messanforderungen in verschiedenen Szenarien erfüllt werden können.
